Tụ điện là gì Tổng quan về cấu tạo và ứng dụng cơ bản

Trong lĩnh vực điện tử, việc hiểu rõ các linh kiện cơ bản là nền tảng quan trọng. Một trong những linh kiện không thể thiếu và có mặt trong hầu hết các mạch điện là tụ điện.

Với khả năng tích và phóng điện nhanh chóng, tụ điện đóng vai trò then chốt trong nhiều ứng dụng từ lọc nhiễu, ổn định điện áp đến tạo dao động và khởi động động cơ.

Cấu tạo cơ bản của tụ điện

Một tụ điện cơ bản, hay capacitor là gì, được cấu thành từ các thành phần chính đơn giản nhưng hiệu quả. Hiểu rõ cấu trúc này giúp chúng ta nắm bắt được cách thức hoạt động của chúng.

• Bản cực kim loại: Thường là hai tấm vật liệu dẫn điện như nhôm, thiếc, hay các hợp kim đặc biệt. Đây là nơi các điện tích được tích trữ.
• Chất điện môi: Một lớp vật liệu cách điện nằm giữa hai bản cực. Chất điện môi có thể là không khí, giấy, gốm, mica, hoặc các vật liệu polyme khác nhau. Chính đặc tính của chất điện môi quyết định nhiều đến thông số của tụ điện.
• Vỏ bảo vệ: Giúp cố định các thành phần bên trong và bảo vệ chúng khỏi các tác động từ môi trường bên ngoài.

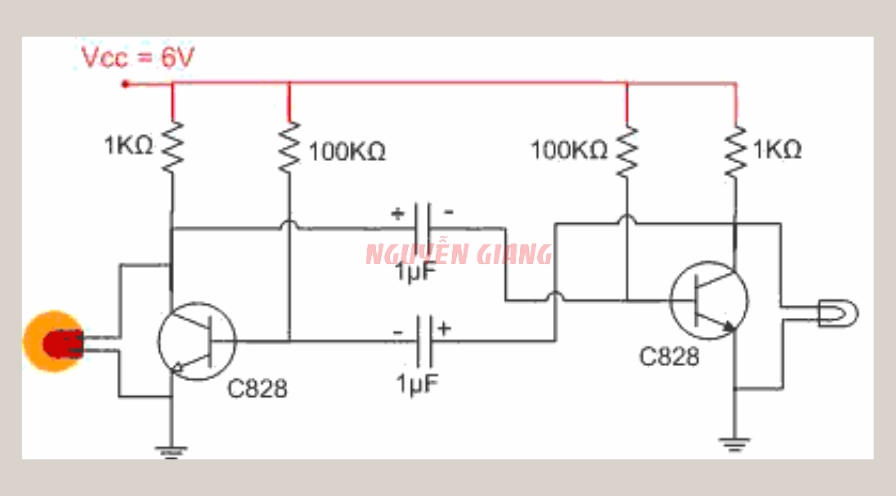

Nguyên lý hoạt động của tụ điện

Khi một nguồn điện áp được đặt vào hai bản cực của tụ điện, các điện tích sẽ di chuyển và tích tụ tại các bản cực. Một bản cực sẽ tích điện dương, bản còn lại tích điện âm, tạo ra một điện trường giữa chúng. Quá trình này được gọi là nạp điện.

Ngược lại, khi tụ điện được nối với một tải, các điện tích sẽ di chuyển từ bản cực có điện tích cao sang bản cực có điện tích thấp hơn thông qua tải, giải phóng năng lượng đã tích trữ. Đây là quá trình phóng điện.

Đặc điểm và các thông số kỹ thuật chính

Để đánh giá và lựa chọn tụ điện phù hợp cho mạch điện, chúng ta cần quan tâm đến các thông số kỹ thuật sau:

• Điện dung là gì: Đây là khả năng tích trữ điện tích của tụ điện, được đo bằng đơn vị Farad (F). Một Farad là một giá trị rất lớn, do đó, các tụ điện thường có điện dung tính bằng microfarad (µF), nanofarad (nF) hoặc picofarad (pF).
• Điện áp làm việc tối đa: Là mức điện áp lớn nhất mà tụ điện có thể chịu đựng mà không bị hỏng hóc hoặc đánh thủng lớp điện môi.
• Dung sai: Thể hiện độ chính xác của giá trị điện dung so với giá trị danh định. Dung sai thường được biểu thị bằng phần trăm (ví dụ: ±10%).
• Hệ số nhiệt độ: Biểu thị sự thay đổi của điện dung theo nhiệt độ.

Phân loại tụ điện

Tụ điện được phân loại dựa trên chất liệu điện môi và cấu trúc, mỗi loại có những đặc tính và ứng dụng riêng biệt. Các loại phổ biến bao gồm:

• Tụ hóa (Electrolytic Capacitor): Có điện dung lớn, thường được dùng trong các mạch lọc nguồn, nhưng có phân cực. Ví dụ, trong các động cơ điện, chúng ta thường gặp tụ ngậm tụ đề, đây là các loại tụ hóa được thiết kế riêng cho mục đích khởi động hoặc duy trì hoạt động của động cơ.
• Tụ gốm (Ceramic Capacitor): Điện dung nhỏ, không phân cực, bền bỉ và ổn định, thường dùng trong các mạch cao tần hoặc lọc nhiễu.
• Tụ film (Film Capacitor): Có độ chính xác cao và tổn hao thấp, phù hợp cho các ứng dụng âm thanh hoặc mạch dao động.
• Tụ biến đổi (Variable Capacitor): Có thể thay đổi điện dung, thường được sử dụng trong các mạch điều chỉnh tần số của radio.

Ứng dụng thực tế của tụ điện

Với những đặc tính ưu việt, tụ điện được ứng dụng rộng rãi trong nhiều thiết bị điện tử và hệ thống khác nhau:

• Lọc nguồn: Tụ điện giúp san phẳng điện áp xoay chiều đã chỉnh lưu thành điện áp một chiều ổn định hơn trong các bộ nguồn.
• Ghép tín hiệu: Ngăn chặn dòng điện một chiều đi qua nhưng cho phép tín hiệu xoay chiều đi qua, giúp tách biệt các tầng khuếch đại.
• Tạo dao động: Kết hợp với cuộn cảm hoặc điện trở để tạo ra các mạch dao động, ứng dụng trong đồng hồ, radio.
• Khởi động động cơ: Các loại tụ điện như tụ đề được dùng để tạo mô-men xoắn ban đầu cho động cơ điện xoay chiều.
• Lưu trữ năng lượng: Trong các ứng dụng cần cung cấp dòng điện lớn tức thời như đèn flash máy ảnh, tụ điện đóng vai trò như một bộ lưu trữ năng lượng nhỏ.
