Rơ le là gì Khái niệm cấu tạo và ứng dụng chi tiết

rơ le là gì là một loại công tắc điện hoạt động tự động, được điều khiển bởi một tín hiệu điện nhỏ để đóng hoặc ngắt mạch điện tải lớn hơn.

Trong lĩnh vực kỹ thuật điện và tự động hóa, rơ le đóng vai trò trung tâm trong việc điều khiển và bảo vệ mạch điện. Chúng có khả năng phản ứng với các thay đổi nhỏ trong dòng điện hoặc điện áp để thực hiện các chức năng đóng cắt, bảo vệ quá tải hoặc chuyển mạch giữa các chế độ hoạt động khác nhau. Để hiểu rõ hơn về tầm quan trọng của chúng, chúng ta cần tìm hiểu về cấu tạo, nguyên lý hoạt động và các ứng dụng đa dạng của rơ le.

Cấu tạo và nguyên lý hoạt động của rơ le

Tìm hiểu về cấu tạo rơ le trung gian và các loại rơ le khác là điều cần thiết để nắm bắt cách chúng vận hành. Mặc dù có nhiều biến thể, hầu hết các loại rơ le đều tuân theo một nguyên lý hoạt động cơ bản dựa trên điện từ hoặc các phần tử bán dẫn.

Cấu tạo cơ bản của rơ le

• Cuộn dây điện từ: Đây là thành phần chính tạo ra từ trường khi có dòng điện chạy qua, thường là từ tín hiệu điều khiển.
• Lõi thép và phần ứng: Lõi thép được cuộn dây bao quanh. Khi có từ trường, phần ứng sẽ bị hút, dẫn đến chuyển động cơ học.
• Hệ thống tiếp điểm: Bao gồm các tiếp điểm thường đóng (NC) và thường mở (NO), có nhiệm vụ đóng hoặc ngắt mạch điện tải.
• Lò xo: Đảm bảo phần ứng trở về vị trí ban đầu khi cuộn dây không còn được cấp điện.

Nguyên lý hoạt động của rơ le điện từ

Rơ le điện từ hoạt động dựa trên hiện tượng cảm ứng điện từ. Khi một dòng điện nhỏ chạy qua cuộn dây điều khiển, nó tạo ra một từ trường. Từ trường này hút phần ứng (làm bằng vật liệu sắt từ) về phía lõi thép, khiến các tiếp điểm của rơ le thay đổi trạng thái:

• Trạng thái đóng: Các tiếp điểm thường mở (NO) sẽ đóng lại, cho phép dòng điện chạy qua mạch tải.
• Trạng thái mở: Các tiếp điểm thường đóng (NC) sẽ mở ra, ngắt dòng điện trong mạch tải.
• Khi dòng điện điều khiển ngừng cấp, từ trường mất đi, lò xo kéo phần ứng trở về vị trí ban đầu, đưa các tiếp điểm trở lại trạng thái ban đầu của chúng. Đây là nguyên lý đóng cắt relay cơ bản.

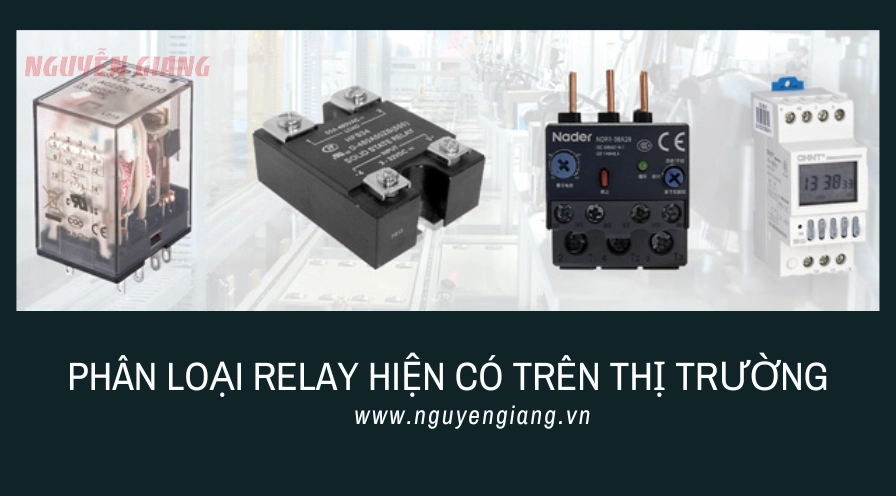

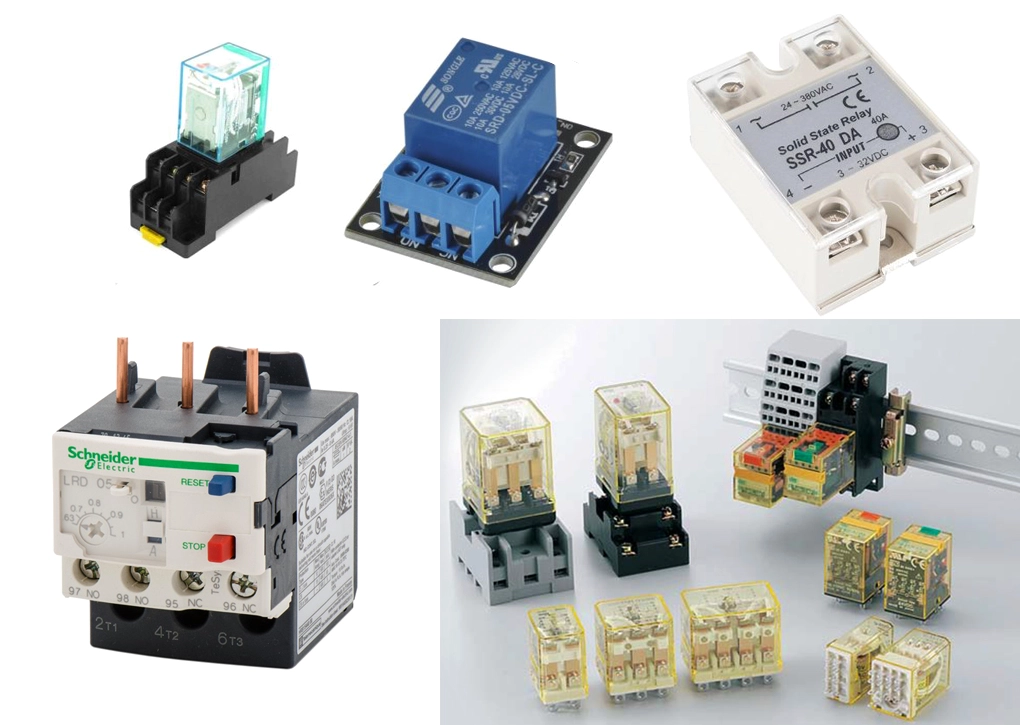

Các loại rơ le phổ biến và đặc điểm nổi bật

Thị trường hiện nay có rất nhiều loại relay khác nhau, mỗi loại được thiết kế để phục vụ các mục đích cụ thể. Việc hiểu rõ các đặc điểm của từng loại giúp chúng ta lựa chọn thiết bị phù hợp cho từng ứng dụng.

• Rơ le điện từ: Loại phổ biến nhất, hoạt động bằng cuộn dây và tiếp điểm cơ khí. Phù hợp cho nhiều ứng dụng đóng cắt chung.
• Rơ le nhiệt: Dùng để bảo vệ động cơ và thiết bị khỏi quá tải do nhiệt độ. Chúng có một lưỡng kim giãn nở khi nóng, ngắt mạch điều khiển.
• Rơ le bán dẫn (Solid State Relay – SSR): Không có bộ phận chuyển động cơ khí, hoạt động hoàn toàn bằng các linh kiện bán dẫn. Chúng có tuổi thọ cao, chuyển mạch nhanh và không gây tiếng ồn.
• Rơ le thời gian: Dùng để tạo ra độ trễ thời gian trong mạch điều khiển. Có thể là rơ le thời gian bật trễ (on-delay) hoặc tắt trễ (off-delay).
• Rơ le bảo vệ: Được thiết kế để giám sát các thông số điện như dòng điện, điện áp, tần số và bảo vệ hệ thống khỏi các sự cố. Ví dụ, rơ le bảo vệ quá dòng, rơ le bảo vệ quá áp.

Ứng dụng thực tế của rơ le trong đời sống và công nghiệp

Do tính linh hoạt và khả năng điều khiển các mạch công suất lớn bằng tín hiệu nhỏ, rơ le được ứng dụng rộng rãi trong nhiều lĩnh vực, từ thiết bị gia dụng đến các hệ thống công nghiệp phức tạp. Bạn có thể tìm hiểu thêm các kiến thức liên quan đến kỹ thuật điện tại kiến thức.

• Trong công nghiệp: Rơ le là thành phần không thể thiếu trong các tủ điều khiển, hệ thống tự động hóa nhà máy, khởi động động cơ và các mạch bảo vệ. Chúng giúp đảm bảo an toàn và hiệu suất hoạt động của máy móc.
• Trong đời sống: Rơ le được dùng trong điều hòa không khí, tủ lạnh, hệ thống đèn chiếu sáng tự động, mạch điều khiển từ xa và các thiết bị điện tử gia dụng khác.
• Trong ô tô: Rơ le được sử dụng để điều khiển các chức năng như đèn pha, còi, cửa sổ điện, hệ thống phun nhiên liệu và khởi động xe.
• Trong viễn thông: Rơ le giúp chuyển mạch tín hiệu và bảo vệ các thiết bị nhạy cảm.

Tóm tắt về rơ le

Tóm lại, rơ le là gì? Chúng là những thiết bị cơ bản nhưng vô cùng quan trọng, đóng vai trò cầu nối giữa mạch điều khiển và mạch công suất. Từ nguyên lý điện từ đơn giản đến các công nghệ bán dẫn tiên tiến, rơ le tiếp tục là xương sống của nhiều hệ thống điện và tự động hóa hiện đại, góp phần vào sự an toàn và hiệu quả của các thiết bị. Để biết thêm thông tin chi tiết về các sản phẩm và giải pháp kỹ thuật, hãy ghé thăm Trang chủ của chúng tôi. Nếu bạn muốn tìm hiểu sâu hơn về chủ đề này, bạn có thể truy cập bài viết rơ le là gì.
