Ký hiệu N và L trên thiết bị điện ý nghĩa và cách phân biệt

Trong mọi hệ thống và thiết bị điện dân dụng, việc nhận diện các ký hiệu là yếu tố then chốt để đảm bảo an toàn và vận hành đúng cách. Trong số đó, ký hiệu n và l trên thiết bị điện là hai chỉ dẫn cơ bản nhưng cực kỳ quan trọng, quyết định đến việc đấu nối và sự ổn định của dòng điện.

Việc hiểu rõ ý nghĩa và cách phân biệt hai ký hiệu này không chỉ giúp người dùng thực hiện đấu nối chính xác mà còn là nền tảng vững chắc cho mọi hoạt động liên quan đến điện. Để tìm hiểu thêm về các giải pháp điện tổng thể, quý vị có thể truy cập Trang chủ của chúng tôi. Bài viết này sẽ phân tích chi tiết về từng ký hiệu, tầm quan trọng của chúng và hướng dẫn cách nhận biết trong thực tế, giúp quý vị nâng cao kiến thức về điện.

Ý nghĩa chi tiết của ký hiệu N và L

Các ký hiệu N và L có vai trò cốt lõi trong việc xác định các đường dây dẫn điện, từ đó đảm bảo quá trình lắp đặt và sử dụng an toàn, hiệu quả.

Ký hiệu L dây nóng hay dây lửa

Ký hiệu L (Line hoặc Live) chỉ định dây nóng trong hệ thống điện một pha, đây là dây mang điện áp cao từ nguồn cung cấp. Dây nóng thường được gọi là dây lửa vì nó có khả năng gây giật điện nếu tiếp xúc trực tiếp.

• Nhiệm vụ chính: Truyền tải dòng điện có điện áp xoay chiều (AC) từ trạm biến áp đến các thiết bị tiêu thụ, tạo nên sự khởi đầu của một chu trình điện.
• Đặc điểm nhận biết: Thường có màu sắc nổi bật như đỏ, vàng, nâu hoặc đen theo các tiêu chuẩn quy định, dễ dàng phân biệt bằng bút thử điện sẽ phát sáng.
• Mức độ nguy hiểm: Luôn tiềm ẩn nguy cơ giật điện cao khi chạm vào mà không có biện pháp bảo vệ phù hợp.

Ký hiệu N dây trung tính hay dây nguội

Ký hiệu N (Neutral) chỉ định dây trung tính hoặc dây nguội là gì, đây là dây có điện áp gần bằng 0 volt so với đất trong điều kiện lý tưởng. Chức năng chính của dây N là hoàn thành mạch điện, đưa dòng điện trở về nguồn sau khi đi qua thiết bị.

• Nhiệm vụ chính: Cung cấp đường dẫn trở lại cho dòng điện, giúp mạch điện kín và ổn định hoạt động của thiết bị, tạo thành chu trình điện hoàn chỉnh.
• Đặc điểm nhận biết: Thường có màu xanh dương hoặc đen (nếu dây nóng là màu khác) và bút thử điện sẽ không sáng khi tiếp xúc trực tiếp.
• Mức độ an toàn: Tuy ít nguy hiểm hơn dây L, nhưng vẫn có thể gây giật nhẹ hoặc nguy hiểm trong trường hợp hệ thống điện bị lỗi hoặc có dòng rò bất thường.

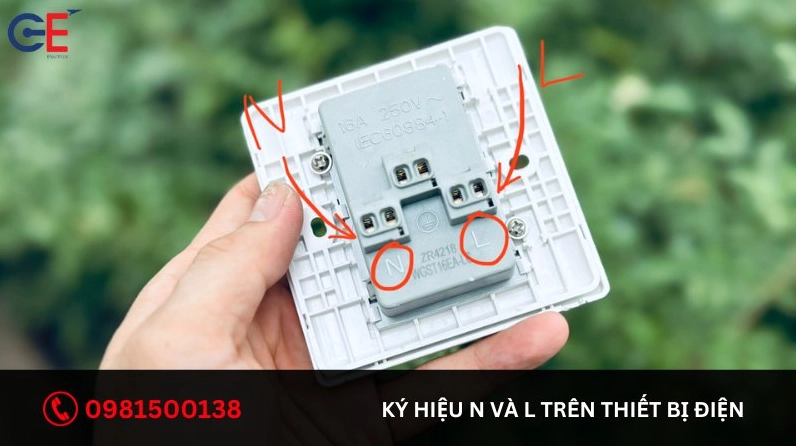

Cách phân biệt L và N và tầm quan trọng

Việc phân biệt chính xác dây L và N là yếu tố then chốt để đảm bảo an toàn khi lắp đặt và sử dụng điện. Sai sót trong việc đấu nối có thể dẫn đến chập điện, hỏng hóc thiết bị hoặc thậm chí nguy hiểm đến tính mạng.

Phương pháp phân biệt dây nóng và dây trung tính

Để cách phân biệt L và N một cách hiệu quả, quý vị có thể áp dụng các phương pháp sau:

• Sử dụng bút thử điện: Đây là cách phổ biến và đơn giản nhất. Khi chạm đầu bút vào dây L, đèn trên bút sẽ sáng rõ; ngược lại, khi chạm vào dây N, đèn sẽ không sáng.
• Dựa vào màu sắc dây: Theo quy ước quốc tế, dây L thường có màu đỏ, vàng, nâu hoặc đen, trong khi dây N thường có màu xanh dương hoặc đen. Tuy nhiên, cần lưu ý quy ước màu sắc có thể khác nhau tùy theo từng quốc gia hoặc thời điểm lắp đặt, do đó không nên chỉ dựa vào màu sắc.
• Kiểm tra bằng đồng hồ vạn năng: Đây là phương pháp chính xác hơn, thường được thợ điện chuyên nghiệp sử dụng. Đo điện áp giữa dây và đất, dây có điện áp cao hơn là dây L, dây có điện áp gần 0V là dây N.

Tầm quan trọng của việc đấu dây điện chuẩn

Việc đấu dây điện chuẩn với ký hiệu n và l trên thiết bị điện đúng cực tính là cực kỳ quan trọng vì:

• Đảm bảo an toàn: Tránh các rủi ro về điện giật, cháy nổ do ngắn mạch hoặc quá tải, bảo vệ tính mạng và tài sản.
• Bảo vệ thiết bị: Ngăn ngừa hư hỏng cho các thiết bị điện do đấu nối sai cực tính, kéo dài tuổi thọ sử dụng.
• Tối ưu hiệu suất: Đảm bảo thiết bị hoạt động ổn định và hiệu quả theo đúng thiết kế của nhà sản xuất.
• Tuân thủ quy định: Phù hợp với các tiêu chuẩn an toàn điện quốc gia và quốc tế, tránh các vấn đề pháp lý.

Tổng kết về ký hiệu N và L

Việc nắm vững ý nghĩa và cách phân biệt ký hiệu n và l trên thiết bị điện là kiến thức cơ bản nhưng vô cùng cần thiết đối với bất kỳ ai làm việc hoặc tiếp xúc với hệ thống điện. Đây là yếu tố quyết định đến sự an toàn của người sử dụng và hiệu quả hoạt động của các thiết bị điện. Luôn ưu tiên an toàn và tuân thủ các quy tắc khi xử lý các mạch điện, đặc biệt là trong môi trường dân dụng.
