Cảm biến lưu lượng nước là gì Tổng quan chuyên sâu

Cảm biến lưu lượng nước là thiết bị điện tử được thiết kế để đo lường tốc độ hoặc tổng thể tích dòng chảy của chất lỏng, đặc biệt là nước, trong một hệ thống đường ống. Chúng đóng vai trò thiết yếu trong việc giám sát và kiểm soát lượng nước sử dụng.

Trong các hệ thống công nghiệp và dân dụng, việc theo dõi chính xác lượng nước chảy qua là vô cùng quan trọng để đảm bảo hiệu suất hoạt động, tối ưu hóa tiêu thụ và phát hiện các sự cố bất thường. Cảm biến lưu lượng nước thực hiện nhiệm vụ này bằng cách sử dụng nhiều nguyên lý vật lý khác nhau, biến đổi sự chuyển động của nước thành dữ liệu đo lường cụ thể.

Nguyên lý hoạt động và cấu tạo của cảm biến lưu lượng nước

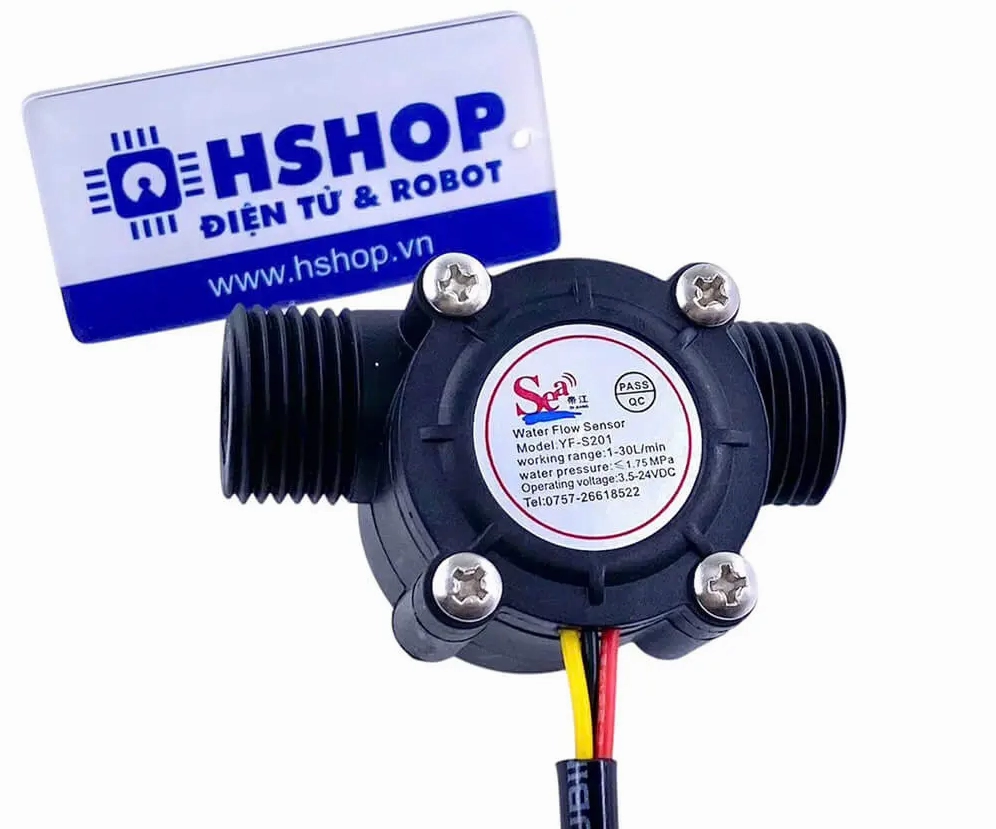

Cảm biến lưu lượng nước hoạt động dựa trên các nguyên lý vật lý đa dạng để đo tốc độ hoặc thể tích nước. Một trong những loại phổ biến nhất là cảm biến turbine (dạng cánh quạt), nơi dòng nước làm quay một cánh quạt nhỏ. Tốc độ quay của cánh quạt tỷ lệ thuận với lưu lượng nước chảy qua.

Cấu tạo chung của cảm biến lưu lượng nước

• Vỏ bảo vệ và ống dẫn: Thường được làm từ vật liệu bền như nhựa hoặc kim loại, có các cổng kết nối để lắp đặt vào hệ thống đường ống.
• Bộ phận cảm biến: Đây là phần cốt lõi, có thể là cánh quạt (cho cảm biến turbine), điện cực (cho cảm biến điện từ), hoặc cảm biến siêu âm.
• Bộ chuyển đổi tín hiệu: Chuyển đổi thông tin vật lý (tốc độ quay, sự thay đổi điện áp) thành tín hiệu điện tử, thường là tín hiệu xung hoặc analog, để gửi về bộ điều khiển hoặc hệ thống giám sát.

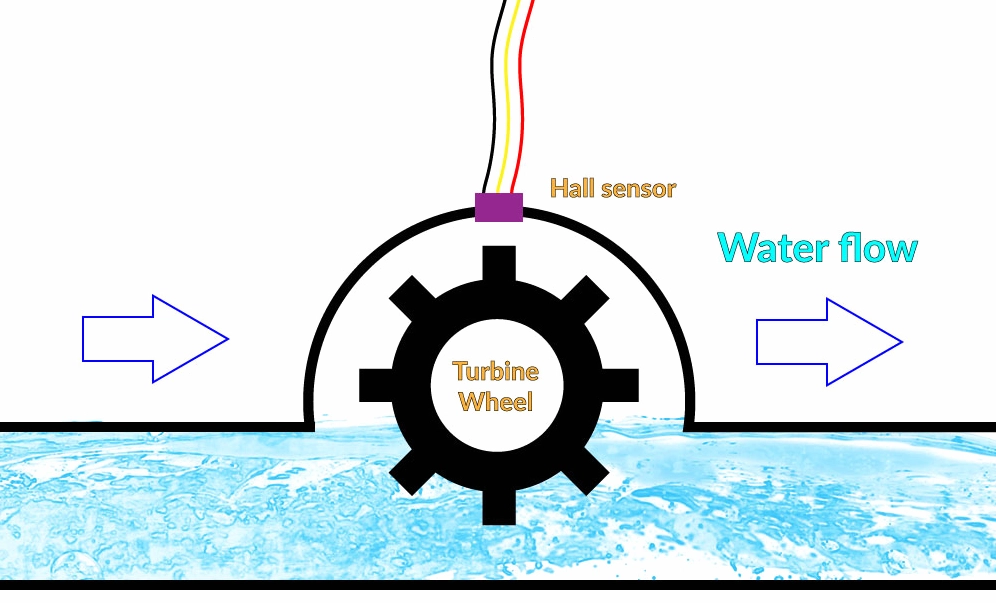

Ví dụ, trong loại cảm biến Hall effect, một nam châm nhỏ gắn trên cánh quạt sẽ tạo ra các xung từ trường khi quay. Cảm biến Hall sẽ đếm số xung này, từ đó tính toán được lưu lượng nước. Các kiến thức về loại cảm biến này rất hữu ích trong nhiều dự án điện tử.

Đặc điểm nổi bật của cảm biến lưu lượng nước

Các loại cảm biến lưu lượng nước, hay còn gọi là đồng hồ đo lưu lượng chất lỏng, được thiết kế với nhiều đặc tính kỹ thuật phù hợp cho từng ứng dụng cụ thể. Sự lựa chọn đúng loại cảm biến là rất quan trọng để đảm bảo độ chính xác và độ bền của hệ thống.

• Độ chính xác cao: Khả năng đo lường lưu lượng với sai số thấp, phù hợp cho các ứng dụng yêu cầu độ tin cậy cao.
• Phạm vi đo rộng: Có thể đo được cả lưu lượng rất nhỏ (vài ml/phút) đến lưu lượng lớn (hàng trăm lít/phút hoặc hơn).
• Tín hiệu đầu ra đa dạng: Cung cấp các loại tín hiệu như xung (pulse), analog (4-20mA, 0-5V), hoặc giao tiếp kỹ thuật số (RS485), giúp dễ dàng tích hợp với các hệ thống điều khiển PLC hoặc vi điều khiển.
• Khả năng chống chịu môi trường: Một số loại được chế tạo từ vật liệu chống ăn mòn, chịu được áp suất và nhiệt độ cao, thích hợp cho môi trường công nghiệp khắc nghiệt.

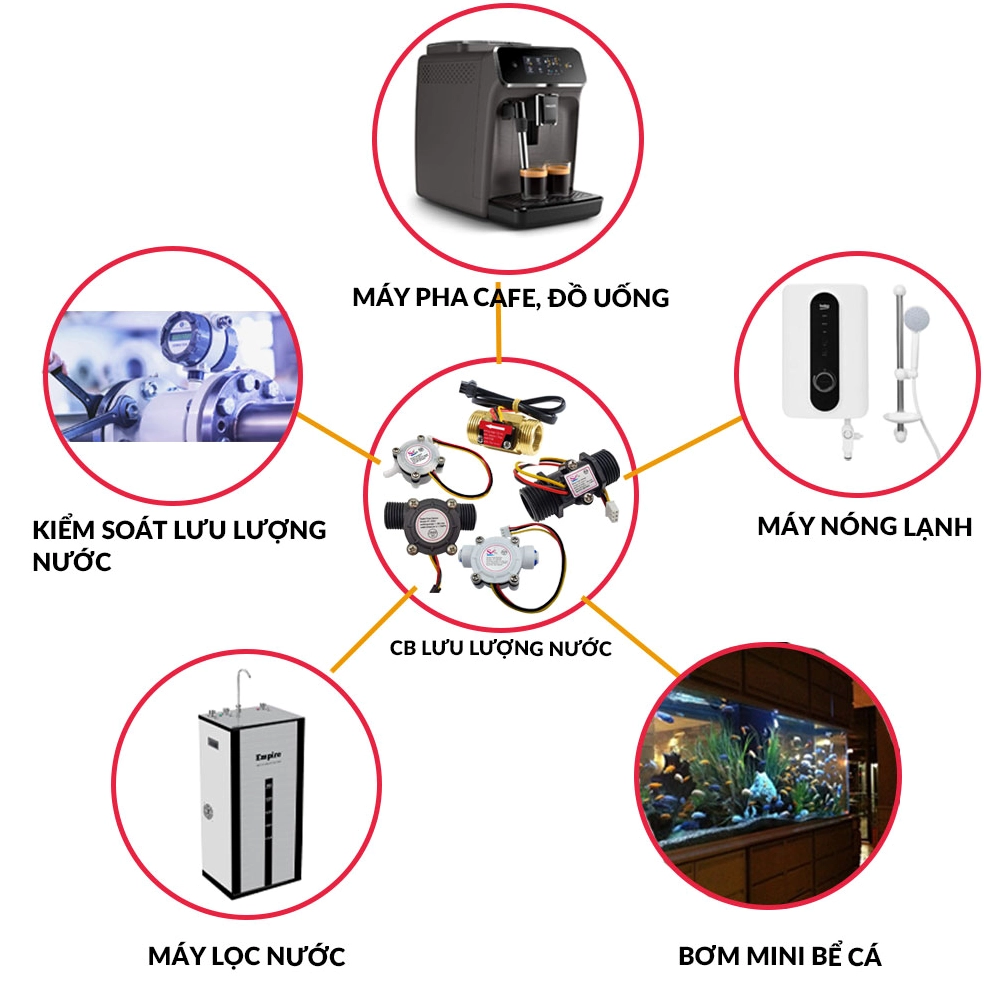

Ứng dụng thực tế và ví dụ của cảm biến lưu lượng nước

Từ các hệ thống quy mô nhỏ đến các dự án công nghiệp lớn, Trang chủ của các nhà cung cấp uy tín thường trưng bày rất nhiều ứng dụng của loại cảm biến này.

• Hệ thống tưới tiêu thông minh: Giúp nông dân quản lý lượng nước tưới cho cây trồng một cách hiệu quả, tiết kiệm tài nguyên và tối ưu hóa năng suất.
• Máy pha cà phê và máy bán hàng tự động: Đảm bảo lượng nước định mức được cung cấp chính xác cho mỗi lần pha chế hoặc phục vụ, đảm bảo chất lượng sản phẩm.
• Hệ thống giám sát tiêu thụ nước gia đình: Cho phép người dùng theo dõi và kiểm soát lượng nước sử dụng hàng ngày, giúp phát hiện rò rỉ hoặc tối ưu hóa thói quen sử dụng nước. Một số cảm biến còn tích hợp chức năng của một công tắc dòng chảy, tự động ngắt nếu không phát hiện dòng chảy.
• Kiểm soát quy trình công nghiệp: Trong các nhà máy sản xuất thực phẩm, dược phẩm hoặc hóa chất, cảm biến lưu lượng nước đảm bảo định lượng chính xác các thành phần lỏng, duy trì chất lượng sản phẩm và an toàn vận hành.
• Thiết bị y tế: Ứng dụng trong các thiết bị như máy lọc máu hoặc máy truyền dịch để kiểm soát lưu lượng chất lỏng chính xác cho bệnh nhân.

Tóm tắt về cảm biến lưu lượng nước

Tóm lại, cảm biến lưu lượng nước là một thành phần không thể thiếu trong nhiều lĩnh vực công nghệ và đời sống hiện đại. Với khả năng đo lường chính xác và chuyển đổi dữ liệu thành tín hiệu điện tử, chúng cung cấp thông tin quan trọng để quản lý, kiểm soát và tối ưu hóa việc sử dụng chất lỏng.

Sự đa dạng về nguyên lý hoạt động và đặc tính kỹ thuật cho phép các kỹ sư lựa chọn loại cảm biến phù hợp nhất với yêu cầu cụ thể của từng hệ thống, từ các ứng dụng đơn giản như đồng hồ đo lưu lượng chất lỏng tại nhà đến các hệ thống tự động hóa phức tạp sử dụng water flow sensor hay công tắc dòng chảy trong công nghiệp.
