Cảm biến dòng điện là gì? Định nghĩa và nguyên lý cơ bản

Trong lĩnh vực kỹ thuật điện và điện tử, việc giám sát dòng điện là một yếu tố then chốt để đảm bảo an toàn, hiệu suất và độ tin cậy của hệ thống. Để thực hiện nhiệm vụ này, các kỹ sư thường sử dụng một công cụ đặc biệt được gọi là cảm biến dòng điện là gì. Đây là thiết bị không thể thiếu trong nhiều ứng dụng công nghiệp và dân dụng, giúp chúng ta hiểu rõ hơn về dòng năng lượng đang lưu chuyển.

Cảm biến dòng điện, còn được biết đến với tên gọi máy biến dòng hoặc CT (Current Transformer), đóng vai trò quan trọng trong việc thu thập dữ liệu về dòng điện mà không làm ảnh hưởng đến mạch điện chính. Sự linh hoạt của cảm biến dòng điện là gì thể hiện qua khả năng cung cấp nhiều loại tín hiệu đầu ra khác nhau, phù hợp với từng yêu cầu ứng dụng cụ thể. Để hiểu rõ hơn về loại thiết bị này, chúng ta cần tìm hiểu về nguyên lý hoạt động và các đặc điểm nổi bật của chúng.

Nguyên lý hoạt động của cảm biến dòng điện

Nguyên lý cơ bản của cảm biến dòng điện là gì dựa trên hiện tượng vật lý là dòng điện tạo ra từ trường xung quanh nó. Các cảm biến sử dụng từ trường này để tạo ra một tín hiệu điện tỉ lệ với cường độ dòng điện đi qua. Có hai loại nguyên lý chính thường được áp dụng:

• Nguyên lý hiệu ứng Hall: Cảm biến Hall phát hiện sự thay đổi của từ trường sinh ra bởi dòng điện. Khi dòng điện đi qua dây dẫn, một từ trường được tạo ra. Cảm biến Hall đặt gần dây dẫn này sẽ tạo ra một điện áp nhỏ (điện áp Hall) tỉ lệ thuận với cường độ từ trường, từ đó suy ra cường độ dòng điện. Các thiết bị như kiến thức về Trang chủ module acs712 hoặc SCT013 Hall sensor hoạt động dựa trên nguyên lý này.

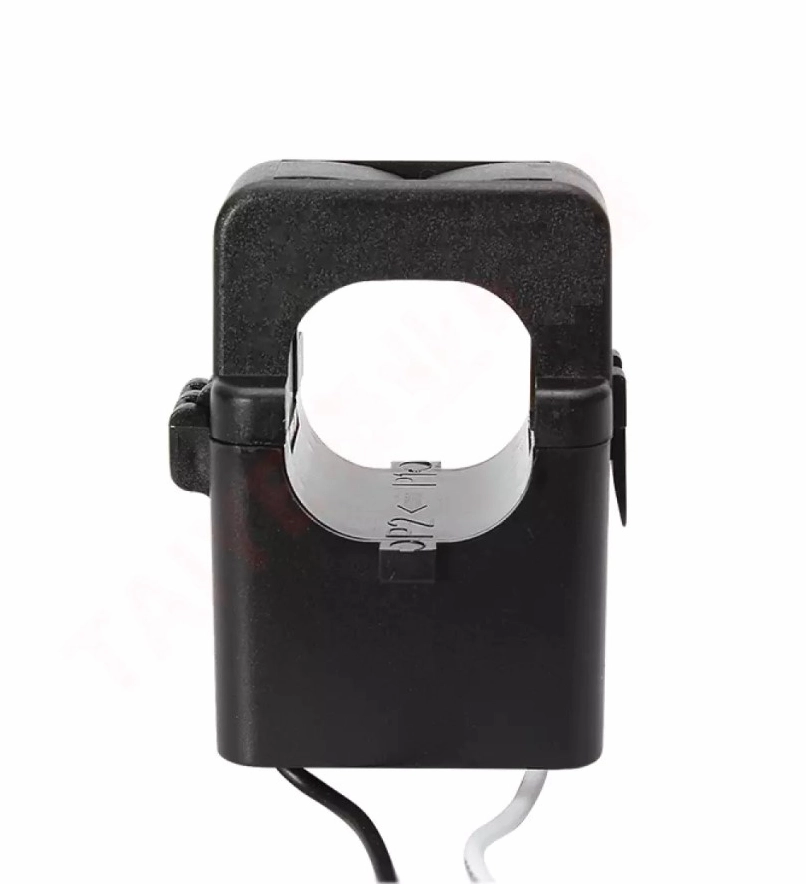

• Nguyên lý máy biến dòng (Current Transformer – CT): Loại cảm biến này hoạt động như một máy biến áp, trong đó dây dẫn mang dòng điện cần đo hoạt động như cuộn sơ cấp. Từ trường do dòng điện sơ cấp tạo ra sẽ cảm ứng một dòng điện tỉ lệ ở cuộn thứ cấp của cảm biến. Đây là phương pháp phổ biến để đo dòng điện xoay chiều với độ chính xác cao mà không cần tiếp xúc trực tiếp với mạch điện chính.

Đặc điểm nổi bật của cảm biến dòng điện

Các current sensor sở hữu nhiều đặc điểm ưu việt, giúp chúng trở thành lựa chọn hàng đầu trong nhiều ứng dụng:

• Đo lường không tiếp xúc: Đây là ưu điểm chính, giúp tăng cường an toàn, tránh ảnh hưởng đến mạch điện và giảm thiểu hao phí năng lượng.
• Độ chính xác cao: Cung cấp kết quả đo lường đáng tin cậy, ngay cả với các dòng điện biến đổi phức tạp như đo dòng điện xoay chiều.
• Đa dạng tín hiệu đầu ra: Tín hiệu có thể là điện áp (Voltage output), dòng điện (Current output) hoặc dạng kỹ thuật số (Digital output), dễ dàng tích hợp vào các hệ thống điều khiển và thu thập dữ liệu khác nhau.
• Khả năng cách ly: Cảm biến giúp cách ly mạch đo với mạch điều khiển, nâng cao an toàn cho thiết bị và người vận hành.

Ứng dụng và ví dụ thực tế

Cảm biến dòng điện được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau, từ công nghiệp đến dân dụng, nhờ vào khả năng giám sát dòng điện một cách hiệu quả:

• Giám sát năng lượng: Theo dõi tiêu thụ điện năng của các thiết bị, máy móc trong các nhà máy hoặc hộ gia đình để tối ưu hóa việc sử dụng năng lượng.
• Hệ thống điều khiển động cơ: Phát hiện quá tải hoặc các sự cố bất thường của động cơ để bảo vệ chúng khỏi hư hại.
• Hệ thống bảo vệ: Cung cấp dữ liệu cho các rơle bảo vệ quá dòng, chạm đất trong các hệ thống phân phối điện.
• Thiết bị điện tử tiêu dùng: Trong các bộ sạc thông minh, nguồn điện dự phòng để điều chỉnh dòng sạc, đảm bảo an toàn cho pin.

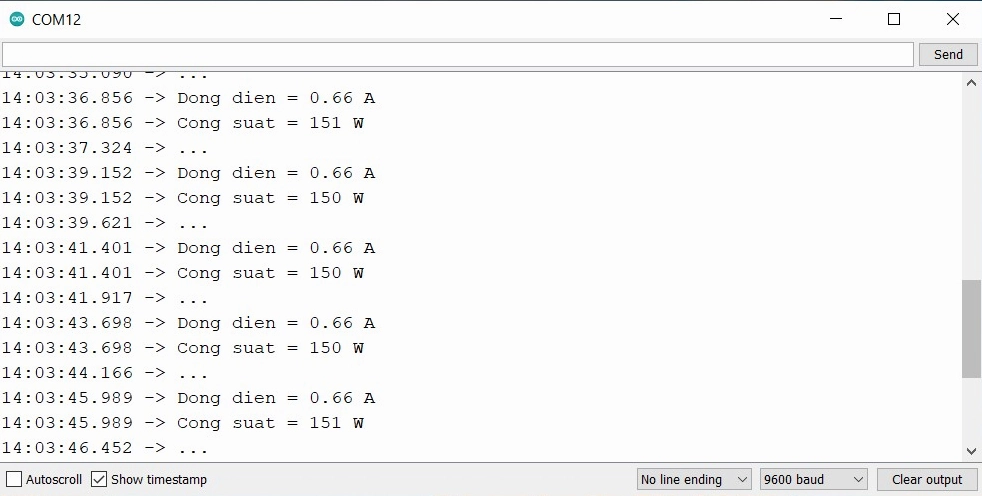

Một ví dụ điển hình là việc sử dụng cảm biến dòng điện Hall SCT013 100A kết hợp với Arduino để đo dòng điện xoay chiều. Thiết bị này cho phép người dùng giám sát tức thì dòng điện và thậm chí ước tính công suất tiêu thụ của một thiết bị điện nào đó.

Tóm tắt về cảm biến dòng điện

Tóm lại, cảm biến dòng điện là gì là một thành phần thiết yếu trong hệ thống điện hiện đại, cung cấp khả năng đo lường dòng điện một cách an toàn và chính xác mà không cần tiếp xúc vật lý. Với sự đa dạng về nguyên lý hoạt động và tính năng, chúng phục vụ nhiều ứng dụng quan trọng, từ giám sát năng lượng đến bảo vệ mạch điện. Việc hiểu rõ về cảm biến dòng điện giúp tối ưu hóa hiệu suất và nâng cao độ tin cậy của mọi hệ thống điện tử.
